得意分野は国内外のお客様から高評価を頂いている亜鉛・鉛の非鉄精錬プラント。
でも、それだけではありません。創業以来、各種産業機械の製作据付、排水処理、公害防止、オリジナル脱水機の製作販売ほか新領域(3R、新エネルギー)にもたゆまず挑戦し、独自に培ったノウハウと高度な技術力を駆使して計画〜調達〜建設〜メンテナンスまでワンストップで取り組み、お客様のプラントの「こんなことできたら!」を叶えます。
再生鉛製造設備

再生鉛製造設備

詳細情報

公害防止設備

公害防止設備

詳細情報

産業用脱水機 スーパーフィルター

産業用脱水機 スーパーフィルター

詳細情報

水処理事業

水処理事業

詳細情報

再生鉛製造設備

収集した使用済み鉛蓄電池(自動車用、産業用バッテリー)を解体して、竪型溶鉱炉で溶解し、再生鉛を生産するリサイクル設備です。破砕にともなって生じるプラスチック片も再生利用され、廃液は排水処理設備で浄化し、河川に放流されます。

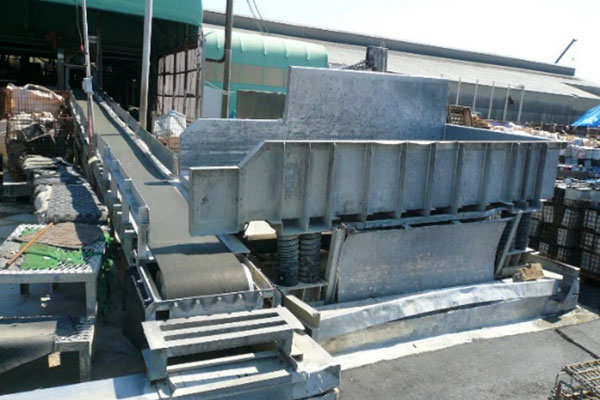

使用済鉛蓄電池供給装置

使用済鉛蓄電池供給装置

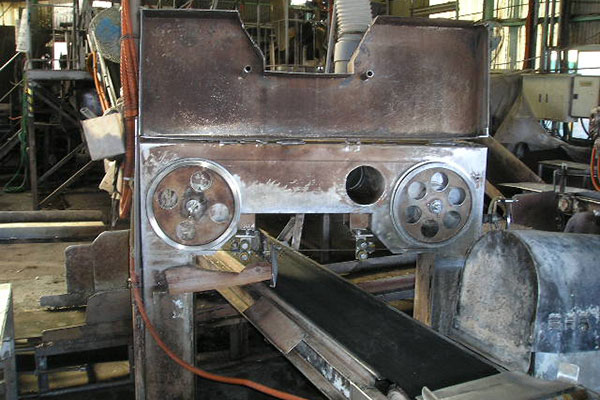

使用済鉛蓄電池切断機

使用済鉛蓄電池切断機

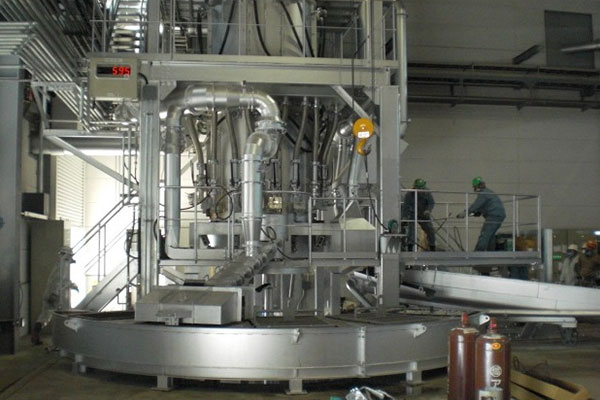

竪型溶鉱炉

竪型溶鉱炉

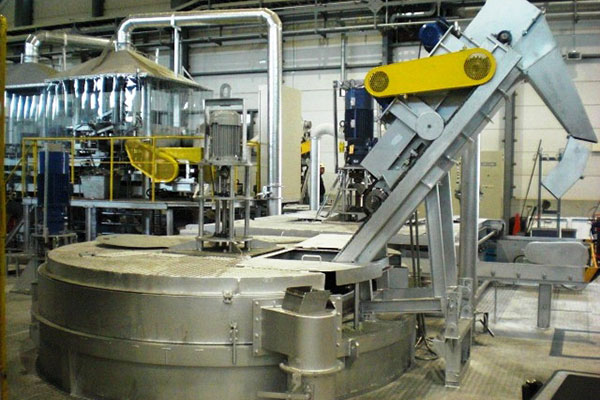

鍋炉、滓取装置

鍋炉、滓取装置

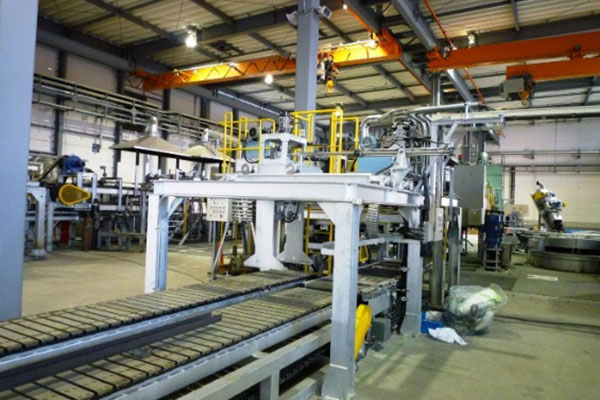

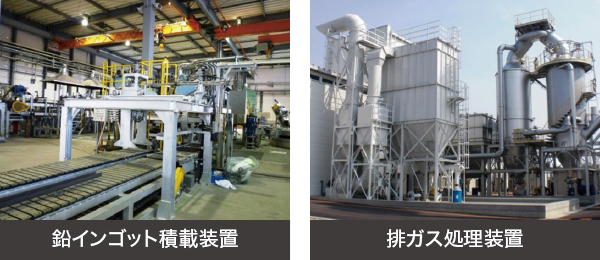

鉛インゴット積載装置

鉛インゴット積載装置

排ガス処理装置

排ガス処理装置
中国向けに作成したものになりますが、使用済み鉛電池から再生鉛を生産する間までの過程をビデオにまとめました。

公害防止設備

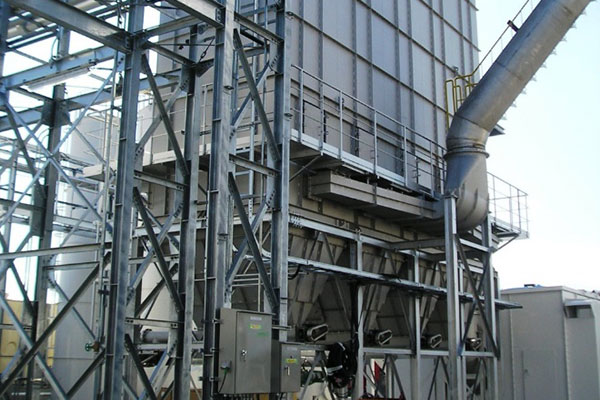

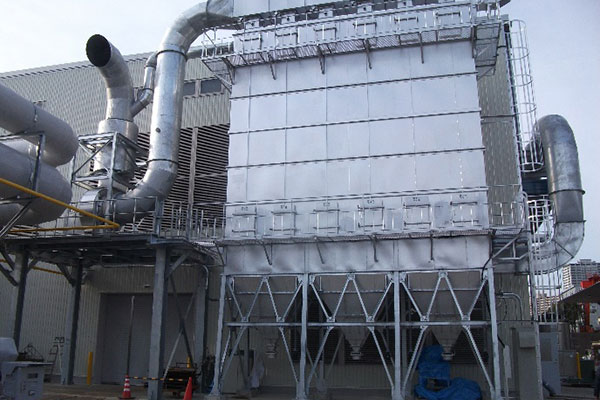

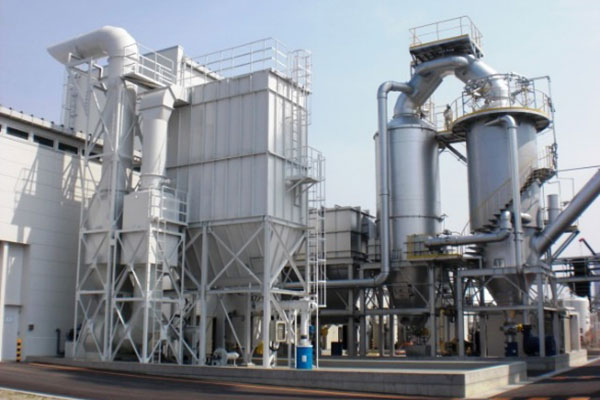

1.集塵機(東邦バグフィルター)

東邦バグフィルターは、親会社である東邦亜鉛株式会社の各製錬所の粉体集塵装置として、独自の技術研究と装置改良を経て、開発された自信作です。
溶融メッキ、合金、鋳造などの鉄鋼・非鉄業界各社に採用いただき、極めてご好評を得ております。

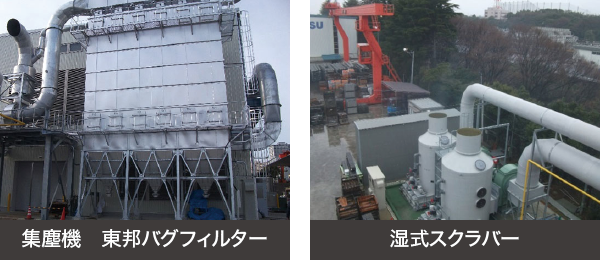

集塵機 東邦バグフィルター

集塵機 東邦バグフィルター

集塵機 東邦バグフィルター

集塵機 東邦バグフィルター

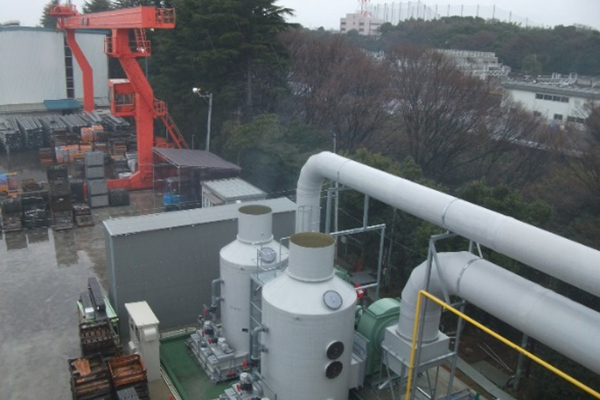

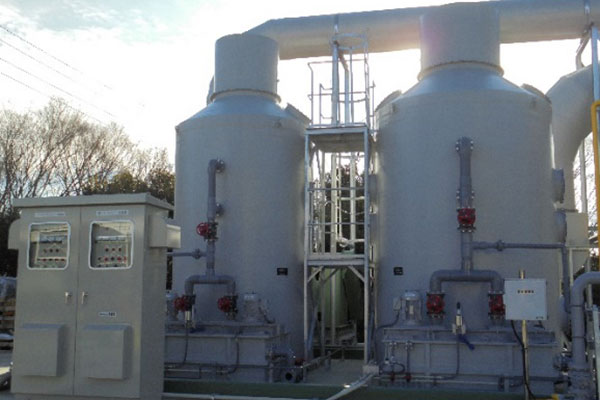

2.湿式スクラバー

メッキの前処理として行う脱脂や金属表面のサビを溶解除去する際に発生する有害ガスやミストを排風機で捕集し、湿式スクラバーで取り除き、清浄な空気にして大気に放出します。
除去したい物質名、発生場所、発生量、入口・出口濃度や発生場所から設置場所までの経路をご指示いただければ、最適なスクラバーを選定するだけでなく、発生元から設置場所までの付帯設備一式を設計し、ご提案いたします。

湿式スクラバー

湿式スクラバー

湿式スクラバー

湿式スクラバー

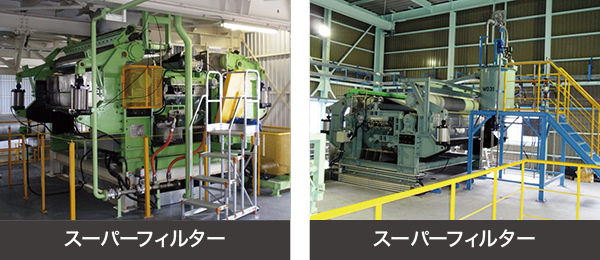

産業用脱水機 スーパーフィルター

産業用脱水機 スーパーフィルター

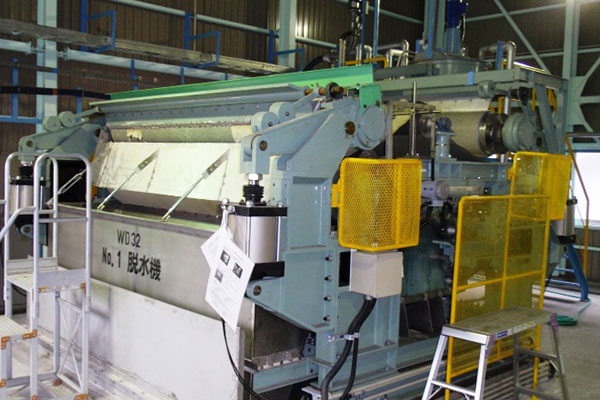

スーパーフィルター外観 スーパーフィルター外観
従来の脱水機より高性能な脱水機であるスーパーフィルターの製作・販売を行っております。スーパーフィルターは、真空脱水とプレスを併用した低含水率でフレーク状の脱水ケーキが得られる脱水機であり、以下の特徴を有しています。
Check
フェルトの吸水力と強力なプレスの作用で脱水率が優れており、対象物の限界まで脱水することができます。
Check
構造がシンプルで故障がほとんど無く、操作が簡単で無人運転が可能です。
Check
汚泥の濃度や種類の変化に対して幅広い対応ができます。濃度は1%以下から70%程度まで効率よく脱水できます。種類は凝沈汚泥、浮上スカム、余剰汚泥などの排水汚泥の他に、食品工業の生産ラインで原料の脱水にも高性能を発揮します。
Check
脱水ケーキはフレーク状であるため、通気性が良く、脱水後の乾燥、焼却、コンポスト、埋め立てなどの後処理に最適です。
Check
フェルトの毛細管現象による吸水力を利用しているため高い脱水率を達成します。
Check
運転中の騒音や振動がありません。

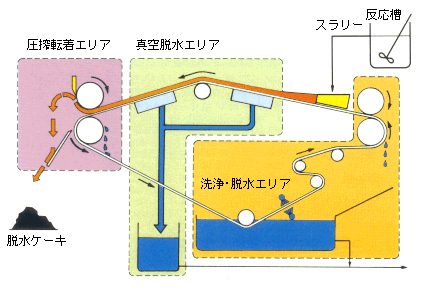

スーパーフィルターの脱水機構
1) 反応槽で凝集剤を添加後、スラリーは供給ポンプ等で真空脱水エリアに入り、吸引脱水される。
2) 圧搾転着エリアでは、プレスロールで残留水分をしぼり、フレーク状のケーキとして排出する。
3) コンベアは洗浄・脱水エリアを経て、再び真空脱水エリアに向かう。

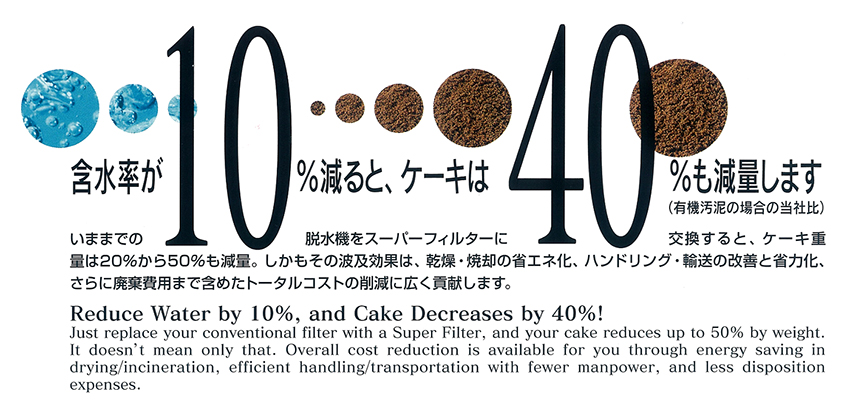

従来型の脱水機をスーパーフィルターに交換すると、ケーキの重量は20〜30%も減量し、乾燥・焼却の省エネルギーやハンドリング・輸送の改善と省力、廃棄コスト削減に驚くほどの効果があります。
スーパーフィルターは、各種サイズを取り揃えており、様々なご要望にお応えすることが可能です。
スーパーフィルターの脱水機構 スーパーフィルター脱水機構

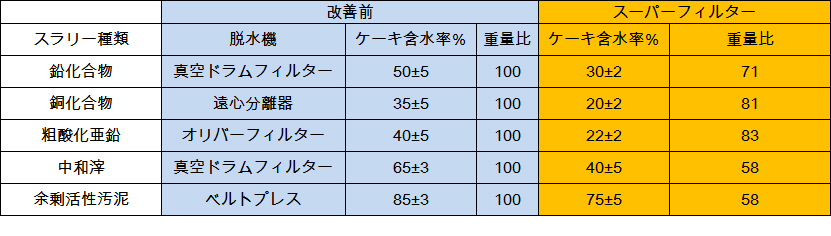

スーパーフィルター性能拡大表示

スーパーフィルター性能

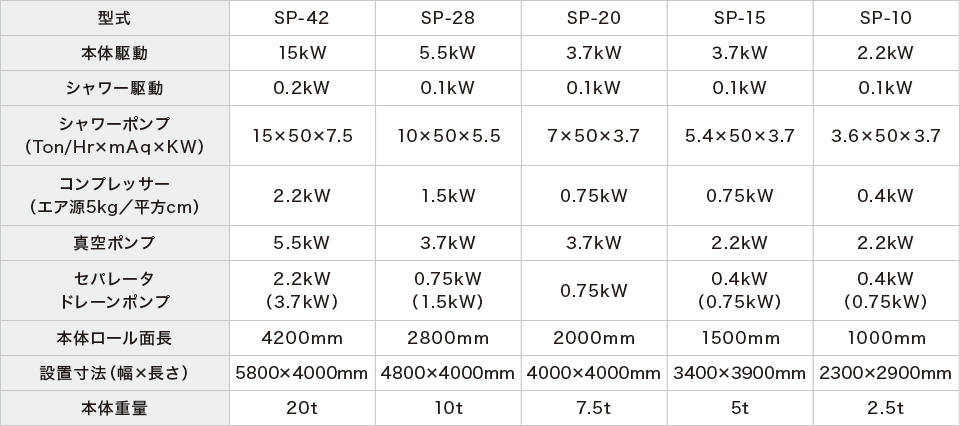

スーパーフィルター仕様拡大表示

スーパーフィルター仕様
試験用に、SP-7型機(濾布幅700mm)を保有しております。
約20〜40Lほどのサンプルをお預かりできれば、脱水ケーキの含水率、形状、薬注の要否・選定を行えますのでお気軽にご相談下さい。
実際に使用しているスーパーフィルターの映像になります。

水処理事業

画像

生命の源『水』を守るために、今できること…
日々の生産活動や、ひとびとの暮らしにおいて、水は欠かせない要素です。
この水を河川や海に返し、あるいは再利用することができる水質になるよう浄化することが、TDE水処理事業の使命であると考えています。
水についての課題は、汚染物質の種類や濃度によりさまざまですが、わたしたちは常に最適なソリューションを提供いたします。

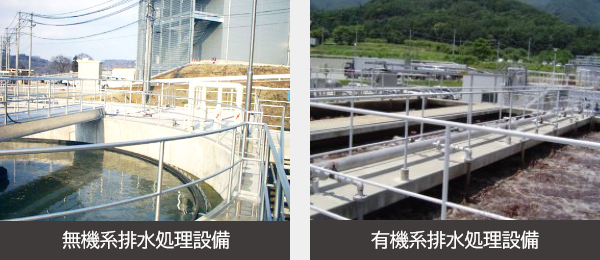

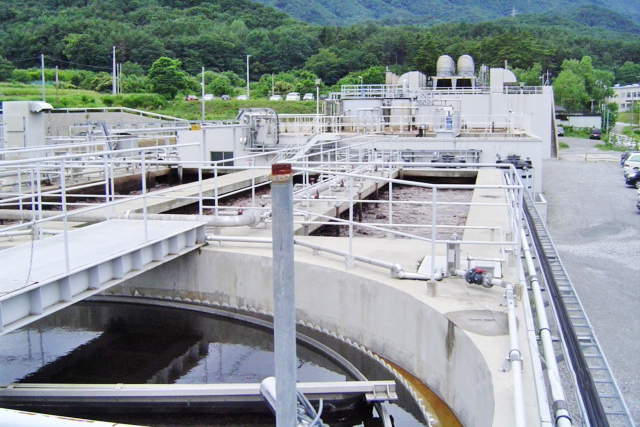

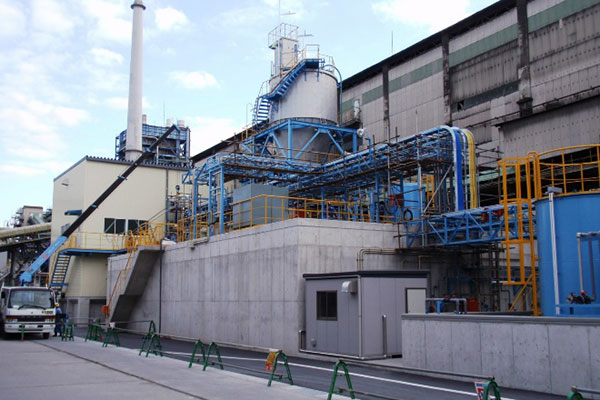

無機系排水処理設備

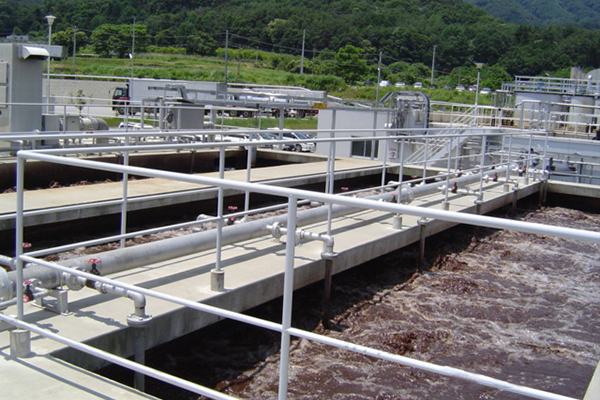

有機系排水処理設備

無機系排水処理設備

有機系排水処理設備

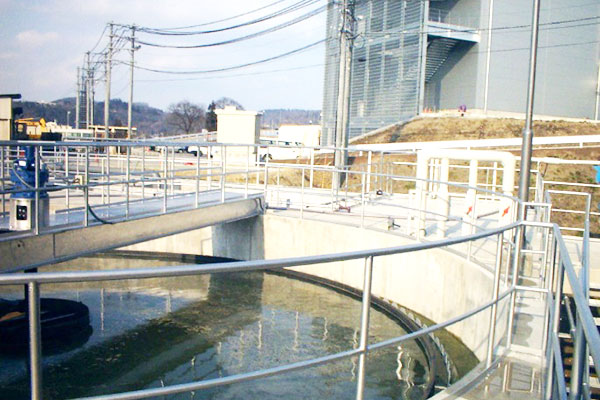

排水処理設備

無機系排水処理設備

排水処理設備

無機系排水処理設備

その他

貯槽・搬送設備その他

これまでご紹介した事業以外にも、当社が創業以来独自に培ったノウハウと高度な技術力を駆使して、お客様のプラントの「こんなことできたら!」をご提供することが可能です。
ぜひ、お気軽にご相談・お問合せをお待ちしています!
